編者注：本項目來自法國POC21（Proof of Concept概念驗證）大會，在這次大會上，來自各地的100位關注生態和環境的創客將會集中在一起開展頭腦風暴，尋找改善地球壞境的方法。在本屆大會上，有一個團隊用簡易設備搭建了一個太陽能加熱器，據稱能提供高達250℃的加熱溫度，一起來看看吧。

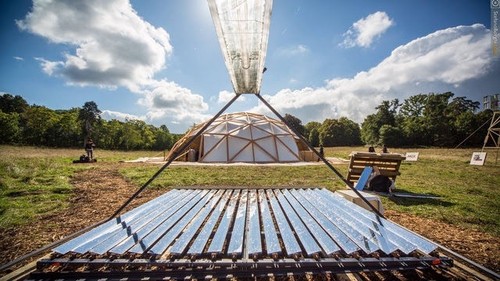

目前全球主要工業國的能量消耗中的25%是以熱能的形式獲得的，其中的大部分又是通過化石燃料產生的。Solar OSE（Open Source ?cologie開源生態技術）團隊在POC21上展示了他們設計的可持續性能源技術——一個太陽能聚光器。該聚光器設計簡單，能夠利用免費的太陽能產生能量，足以滿足一些小型的工業和手工業的需要。他們自己DIY的利用線性菲涅爾反射器陣列聚集太陽能的設備能夠將蒸汽溫度加熱到250℃。
這些高溫的蒸汽可以用來蒸煮食物、提煉精油、獲取凈化水、殺菌，當然，還能用來加熱洗澡水。這個項目讓我們離分布式的、可持續的能源目標又更近了一步。
太陽能聚光器的工作原理并不復雜，只是簡單地通過匯聚陽光對物體加熱而已。但遺憾的是太陽在天空的位置每時每刻都在變動，辛苦設置的匯聚點幾分鐘后就無法再繼續使用了，如果太陽能聚光器能夠像向日葵一樣隨著太陽轉向就好了。
為了實現這一功能，Solar OSE選用Arduino實現了對聚光片方向的控制，這樣就能盡可能地利用太陽能了。
Solar OSE團隊表示，他們這一項目大約耗費了一周的建造時間，總成本大約為2100美元。目前該團隊正計劃投入9000美元打造一個更大的太陽能聚光器，功率可達5kW！
下面我們就來簡單看看這個太陽聚光器是怎么煉成的吧！（原項目發布于Instructables）
注：本項目僅適合日照充足的地方。
本項目需要一定的編程技巧和機械、電子技能。
材料
鋼管、鋼條、鋼板、鋁管、鋁板、銅管（詳細的參數和規格查看原文）
反射鏡（盡量采用反射率高且質量較小的反射鏡）
CPC反射器
吸收管
控制套件（Arduino、光傳感器和電機組件等）
首先需要確定當地的日照方向和變化趨勢，然后根據這一點設計聚光器的整體結構，以期最大化地利用太陽能。

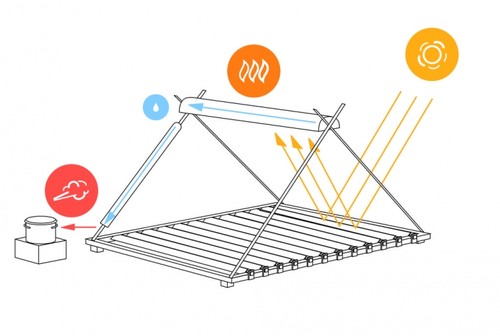

原理圖

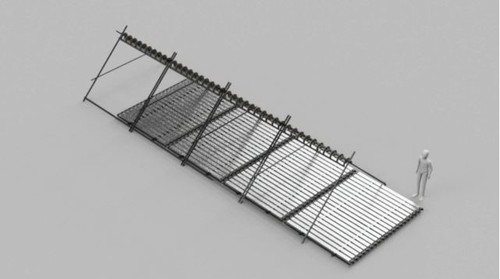

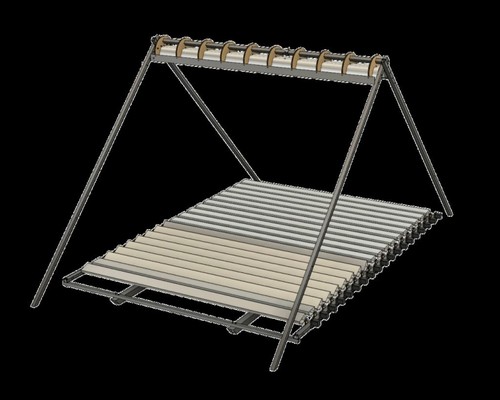

整體設計3D結構圖
這一步設計到對結構材料的加工和組裝，需要一定的經驗，聘用一位專業人士似乎是個不錯的選擇。

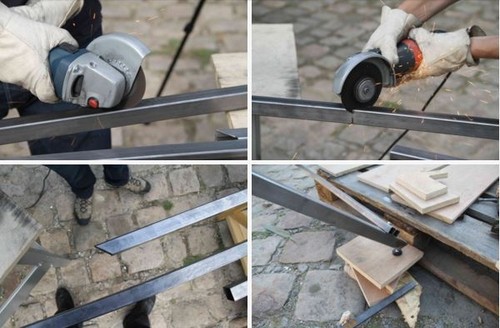

加工結構材料

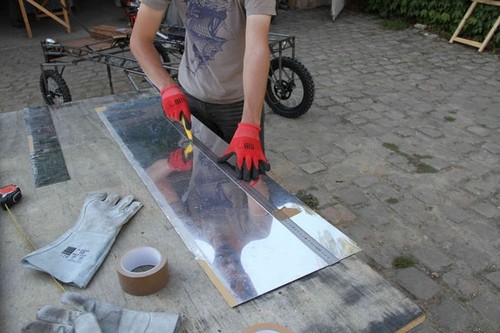

切割反射面

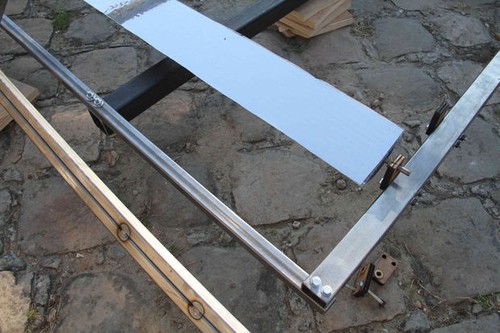

安裝反射面

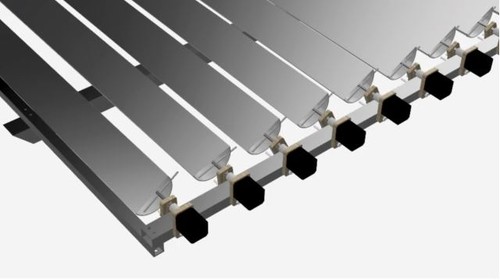

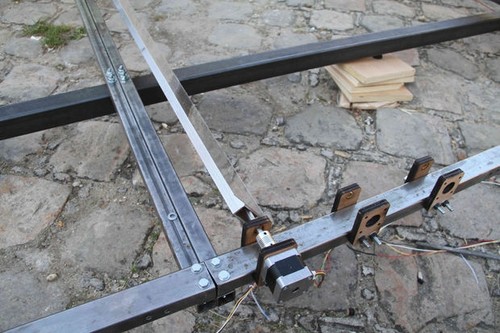

為反射面加裝電機

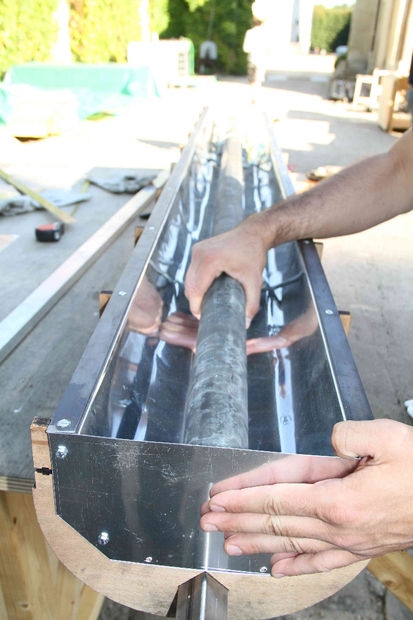

上部采用柱狀凹面鏡聚光，在聚光的中心線位置安裝集熱管。

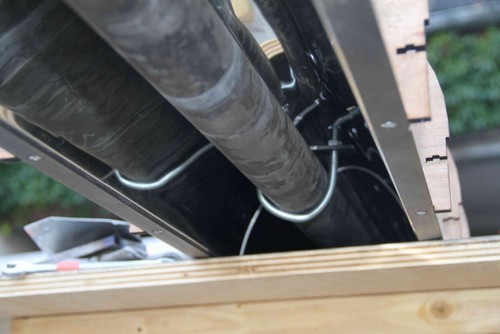

用鐵絲懸掛集熱管

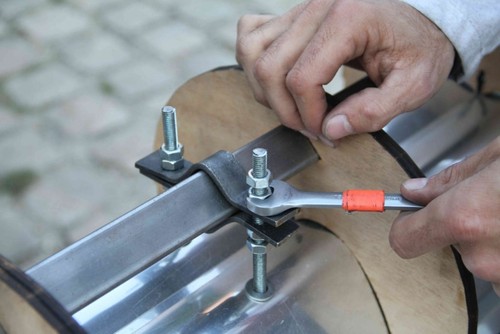

用螺絲固定

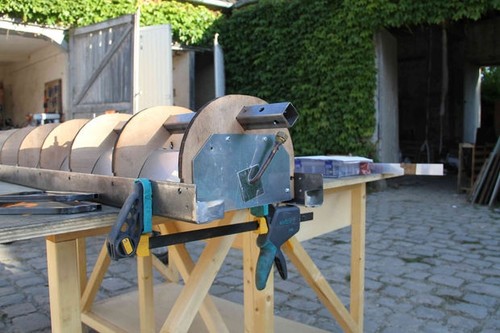

上部聚光結構用木板固定，注意木板要伸出一段距離。

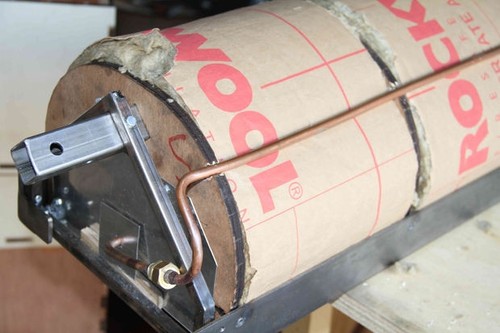

在木板伸出的結構上搭建絕熱層，防止有人意外接觸時被燙傷。
安裝導出蒸汽的銅管。
本項目的跟蹤系統基于Arduino搭建，相關的代碼仍然還在繼續改進中（主要的難點是如何根據使用者的位置確定最佳的反射面的最佳角度和方向），但基本的功能都已經能夠實現，感興趣的技術達人可以在GitHub下載此代碼；另外也歡迎高手貢獻自己的力量哦。
這臺聚光器也基本上完成了，其產生了高溫蒸汽當然也是用途多多。淡水缺乏的海島可以用它來提純海水，也可以用來手工提煉高級精油。另外，你還可以為Arduino設計合適的代碼或增加控制組件來實現對蒸汽溫度的動態控制，確保你燒出的洗澡水不會把你燙到。
