一、太陽能集熱系統與建筑相結合設計
1總體技術性能要求
（1）應綜合考慮建筑美觀度、技術經濟合理性、運行維護方便性和使用壽命等條件，將它們納入建筑設計中。統一規劃，同步設計。
（2）與建筑本體連接的構配件和支撐件的使用壽命應與建筑相同。易損設備如太陽能集熱器、循環水泵等的使用壽命應不低于15年。
（3）所有設備和構配件的安裝應滿足建筑安全要求；布置應隱蔽且便于維護。
2設計文件內容和深度要求
（1）內容要求
①設計計算書。②太陽能熱水系統設計說明；太陽能熱水系統原理圖（含輔助熱源）。③太陽能集熱器、太陽能熱水系統、太陽能集熱器基礎平面布置圖。④太陽能集熱器安裝大樣圖；太陽能集熱器基礎、預埋件大樣圖。⑤太陽能熱水系統關聯設備（水泵、水箱、管路及保溫做法、輔助熱源和控制設備等）節點大樣圖。⑥太陽能熱水系統電氣平面圖；太陽能熱水系統控制電路圖；太陽能熱水系統防雷接地平面圖。⑦太陽能熱水系統設備選型、規格尺寸及數量。
（2）深度要求
①滿足住房和城鄉建設部制定的《建筑工程設計文件編制深度規定》。②滿足相關行業標準規范的規定。③滿足設計合同要求。
3安裝位置的相結合
安裝位置設計應盡量滿足以下條件：
（1）保證建筑外觀美觀性
（2）保證太陽能量收集的高效率
（3）維護方便

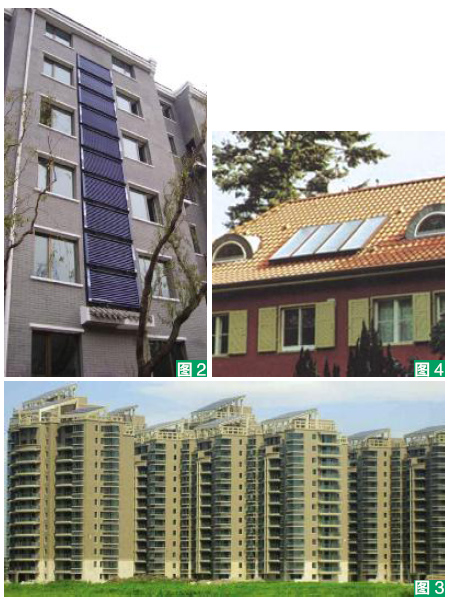

安裝案例如圖1、圖2、圖3 所示。
圖1

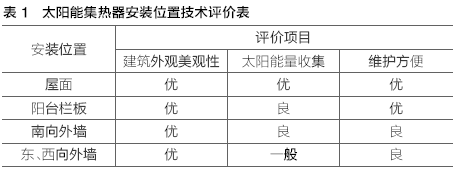

太陽能集熱器安裝位置的技術評價參考表1。
4集熱器布置的相結合
（1）平屋面上的集熱器布置，以避免遮擋并注意不破壞建筑美觀為前提。
（2）坡屋面、建筑外墻和陽臺欄板上的集熱器布置，宜采取滿足或提升建筑外立面美觀性的設計。推薦采用對稱、規律性等排布使集熱器與建筑表面整體構圖協調。
（3）注意使布置的集熱器組盡量靠近系統蓄熱或用熱終端；注意關聯管路的隱蔽性布置；注意預留安裝和檢修空間。

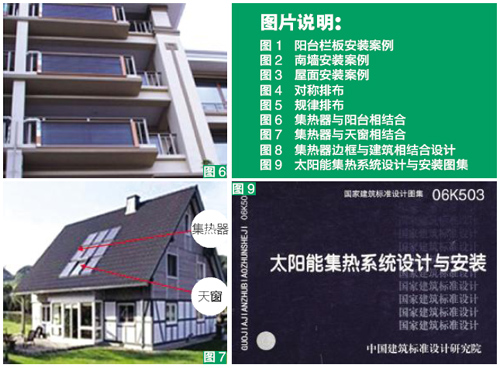

較美觀的排布形式如圖4~圖7所示。
5集熱器外觀設計相結合

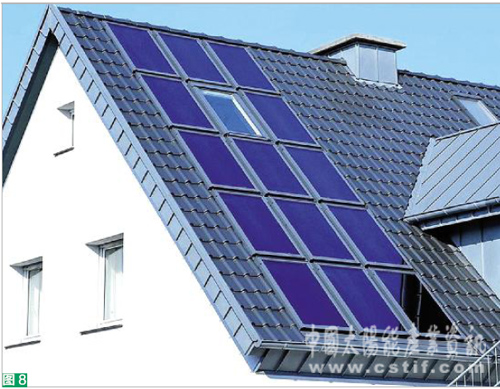

（1）可采用和諧或強烈對比手段，通過對太陽能集熱器邊框和蓋板顏色（平板型集熱器）的再設計，使布置的集熱器滿足或進一步提升建筑外的美觀性。集熱器邊框與建筑相結合設計，如圖8所示。
（2）集熱器邊框可制作成滿足建筑外觀美觀性的各種顏色。集熱器蓋板，如選用透明玻璃，整體呈烏黑顏色；如選用磨砂玻璃，整體呈磨砂玻璃表面顏色。為滿足建筑美觀性，設計可對集熱器邊框和蓋板顏色提出具體設計要求。
注意：蓋板材料如選擇磨砂玻璃，應基于所選擇玻璃的太陽能輻射透過率，對集熱器面積設計值進行校核計算。
6系統形式的相結合
（1）集中集熱、集中儲水、分戶計量系統
①建筑層數小于9 層的條件下，關聯集中儲水用水箱和系統循環設備，宜布置在地下室。布置在屋面情況下，宜放置于屋面不影響建筑外觀處，并宜在不影響使用功能的情況下，盡量使其形狀和顏色符合建筑外觀整體設計要求。
②應通過合理設計管井位置，使集熱器和集中儲熱水箱之間管路長度盡量縮短。通過合理設計熱水用水點位置，使供熱管路至用水點之間的管路長度盡量縮短。
③宜選用燃氣等即熱設備作為輔助熱源。
④控制系統宜帶有遠程監控功能。
（2）集中集熱、分戶儲水、分戶計量系統
①應盡量采用以單元為獨立系統的形式，以減少管網熱損失。
②宜設置靠近集熱系統、用于放置系統循環等設備的專用空間。
③分戶儲水箱應選擇盡量靠近供熱管網、又靠近熱水用水點的場所設置。
（3）分散集熱、分戶儲水系統
①采用集熱端和用水點盡量縮短建筑布局設計。
②儲熱水箱宜放置于室內或封閉陽臺或靠近用水點的隱蔽空間。
二、太陽能設計標準、技術手冊和圖集
在設計太陽能與建筑結合的工程時應遵守如下規范：
《建筑給水排水設計規范》GB 50015；
《建筑給水排水及采暖工程施工質量驗收規范》GB 50242；
《民用建筑太陽能熱水系統應用技術規范》GB 50364；
《太陽能熱水系統設計、安裝及工程驗收技術規范》GB/T18713；
《民用建筑太陽能熱水系統工程技術手冊》
《居住建筑太陽能熱水系統設計、安裝及驗收規范》DB33/1034；
《平板型太陽能集熱器技術條件》GB/T 6424；
《真空管太陽能集熱器》GB/T 17581-2007；
《太陽能集熱器熱性能試驗方法》GB 4271；
《自動化儀表工程施工質量驗收規范》GB 50131；
《全天候太陽熱水系統設計施工技術規范》QB/BJJY2000；
《設備及管道保溫技術通則》GB/T 4272；
《民用建筑電氣設計規范》JGJ16；
《建筑物防雷設計規范》GB 50057；
《建筑電氣工程施工質量驗收規范》GB 50303；
《住宅設計規范》GB 50096；
06K503《太陽能集熱系統設計與安裝》等國家建筑標準設計圖集（《太陽能集熱系統設計與安裝》圖集如圖9所示）。
